Worki antystatyczne: właściwości i zastosowanie
Wrażliwa na wyładowania elektrostatyczne elektronika wymaga specjalistycznej ochrony podczas produkcji, magazynowania i transportu. Niepozorny przeskok iskry może trwale uszkodzić mikroprocesor lub pamięć komputera, powodując straty finansowe i opóźnienia w realizacji zamówień. Zapobiegają temu worki antystatyczne poprzez kontrolowane rozpraszanie ładunków elektrycznych gromadzących się na powierzchni opakowania. Do wyładowań dochodzi często bez widocznych ani słyszalnych sygnałów ostrzegawczych. Napięcie zaledwie 100 woltów wystarczy do zniszczenia wrażliwych komponentów elektronicznych, podczas gdy człowiek zaczyna odczuwać efekt dopiero przy wartościach powyżej 3000 woltów. Z tego powodu ważne jest, by korzystać z opakowań specjalnie przeznaczonych do elektroniki.
Mechanizm powstawania wyładowań elektrostatycznych
Elektryczność statyczna powstaje w wyniku tarcia lub kontaktu dwóch materiałów o różnych właściwościach elektrycznych. Pocieranie syntetycznej odzieży, chodzenie po wykładzinach z tworzyw sztucznych czy manipulowanie plastikowymi pojemnikami skutkuje nagromadzeniem ładunków na powierzchni przedmiotów. Proces ten zachodzi nieustannie w środowisku produkcyjnym i magazynowym, często bez świadomości personelu. Gromadzące się ładunki dążą do wyrównania potencjałów poprzez gwałtowny przepływ prądu między dwoma punktami. W przypadku komponentów elektronicznych wystarczy bezpośredni kontakt z naładowanym przedmiotem lub osobą. Energia uwolniona podczas takiego zdarzenia, choć nieodczuwalna dla człowieka, uszkadza mikroskopijne struktury krzemowe w układach scalonych. Zniszczenie może być natychmiastowe lub stopniowe, objawiając się wadliwym działaniem urządzenia po kilku tygodniach eksploatacji.
Spis treści
Szczególnie narażone pozostają:
- płytki drukowane PCB z niezamontowanymi komponentami,
- mikroprocesory i układy scalone o strukturze poniżej 10 nanometrów,
- pamięci flash, dyski SSD,
- czujniki optyczne i laserowe,
- karty rozszerzeń komputerowych.
Konstrukcja i parametry technicznych opakowań ESD
Producenci wykonują worki antystatyczne z polietylenu modyfikowanego dodatkami przewodzącymi lub rozpraszającymi ładunki elektryczne. Materiał bazowy to LDPE, HDPE lub MDPE o grubości od 60 do 80 mikronów, wzbogacony substancjami aktywnie kontrolującymi przepływ elektronów.
Dwa typy ochrony antystatycznej
Worki rozpraszające wykonane z różowej folii posiadają kontrolowaną rezystancję powierzchniową umożliwiającą łagodne rozładowanie statyczne. Stanowią podstawową ochronę dla większości komponentów elektronicznych.

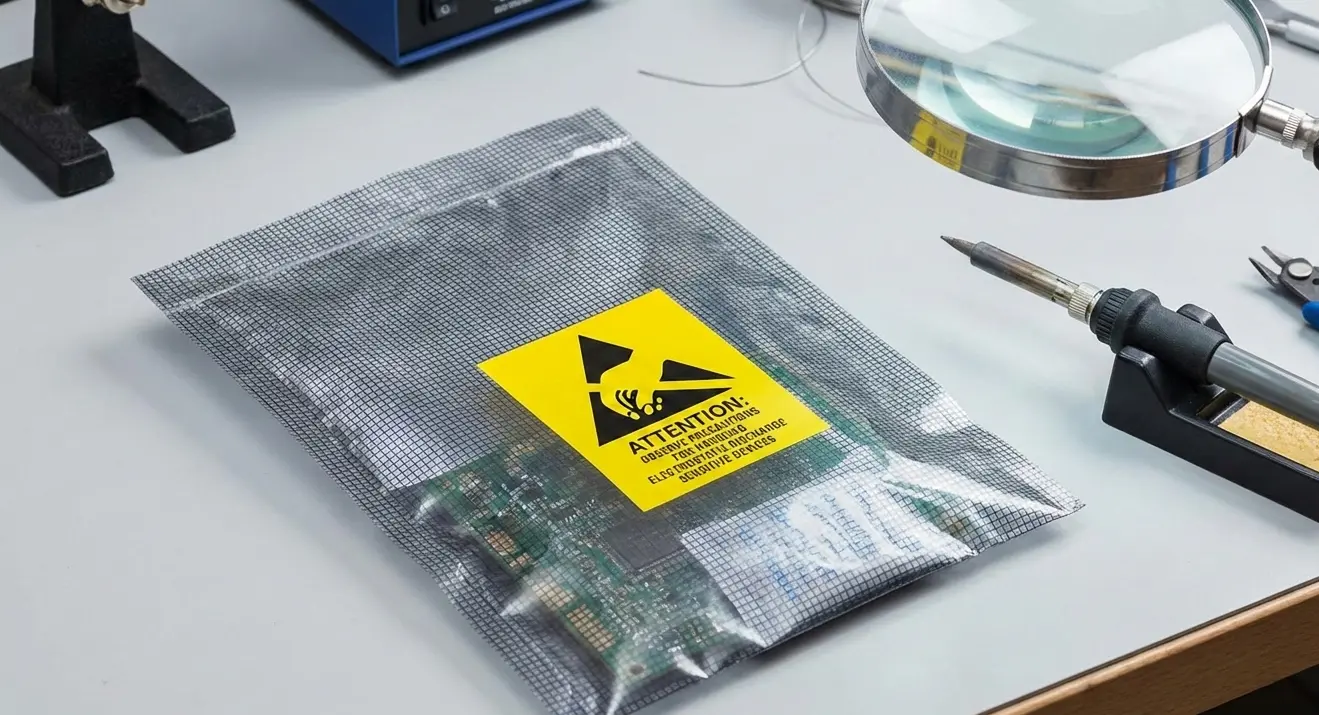

Worki ekranujące łączą warstwę rozpraszającą z metalizowaną barierą, tworząc klatkę Faradaya. Ten typ chroni przed zewnętrznymi polami elektromagnetycznymi i przeznaczony został dla szczególnie wrażliwych układów.
Parametry i oznaczenia

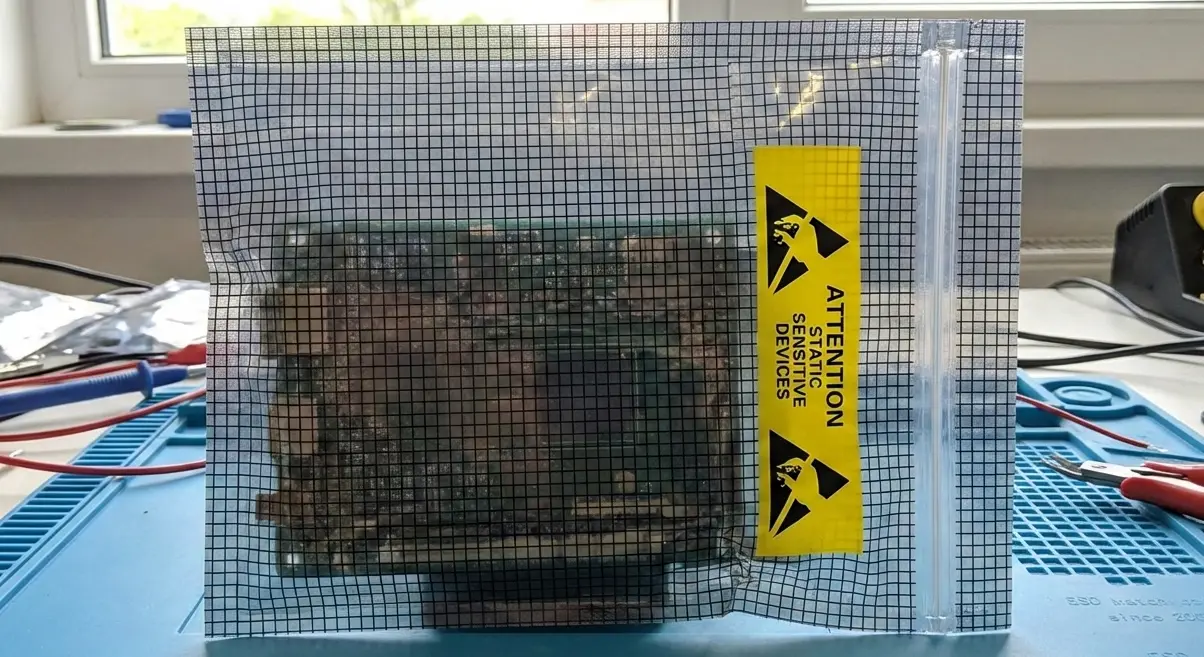

Norma PN-EN 61340-5-1 określa rezystancję powierzchniową w przedziale od 10^4 do 10^11 omów. Wartości te gwarantują bezpieczne rozpraszanie ładunków bez iskrzenia. Producenci umieszczają na workach trwały nadruk z symbolem ostrzegawczym ESD oraz informacją o zgodności z normą. Przezroczystość materiału ułatwia identyfikację zawartości bez otwierania opakowania. Wersje wyposażone w zamknięcie strunowe ZIP pozwalają na wielokrotne użycie, obniżając koszty operacyjne. Folia chroni również przed wilgocią, kurzem i substancjami chemicznymi występującymi w magazynach.
Zastosowanie worków antystatycznych w przemyśle i logistyce
Przemysł elektroniczny wykorzystuje worki antyelektrostatyczne na wszystkich etapach produkcji i dystrybucji komponentów. Hale montażowe wyposażone w strefy EPA (Electrostatic Protected Area) pakują półprodukty do różowych worków bezpośrednio po zakończeniu kolejnych operacji technologicznych. Transport między stanowiskami, magazynowanie międzyoperacyjne oraz finalne przygotowanie do wysyłki wymagają ciągłej ochrony przed wyładowaniami.
Branża elektroniczna i telekomunikacyjna
Powszechną praktyką jest używanie worków antystatycznych w produkcji i transporcie. Karty graficzne, pamięci RAM i procesory trafiają do worków ekranujących przed umieszczeniem w opakowaniach detalicznych. Serwerownie przechowują zapasowe dyski twarde i moduły sieciowe w workach strunowych umożliwiających szybki dostęp do sprzętu. Fabryki smartfonów i tabletów zabezpieczają wyświetlacze dotykowe, baterie litowe oraz płyty główne. Serwisy naprawcze składują podzespoły wymienne w workach otwartych, przyspieszając proces diagnostyki i wymiany uszkodzonych elementów.
Skontaktuj się z nami!
Automatyka i przemysł precyzyjny
Czujniki przemysłowe, sterowniki PLC oraz przetworniki analogowo-cyfrowe transportuje się zwykle w workach bąbelkowych ESD. Połączenie ochrony mechanicznej z właściwościami antystatycznymi usuwa dwa główne zagrożenia podczas logistyki międzynarodowej. Laboratoria badawcze przechowują prototypy układów scalonych w workach metalizowanych, zapobiegając wpływowi zewnętrznych zakłóceń elektromagnetycznych na rezultaty pomiarów. Strefy montażu precyzyjnych urządzeń medycznych stosują te same standardy ochrony co przemysł półprzewodnikowy.
Ochrona antystatyczna pozostaje jednym z ważniejszych elementów obsługi komponentów elektronicznych w całym łańcuchu dostaw. Koszt specjalistycznych opakowań stanowi marginalną część wartości chronionego sprzętu, jednocześnie eliminując straty wynikające z uszkodzeń. Worki antyelektrostatyczne mają zgodność z normą PN-EN 61340-5-1, która gwarantuje skuteczność zabezpieczenia w środowisku przemysłowym i logistycznym.
